滚动支座的规划

添加时间：2023-10-28 点击量：

滚动支座的作用是开释水平约束，主要用于结构水平推力的开释，包含温度应力和结构拱效应产生的推力。在桥梁结构和室外廊桥　桁架等大跨度结构中滚轴支座的使用，尤其是依照简支梁规划的时候，设置滚轴支座能够开释掉传到桥墩或者支架的水平力，下降结构造价。

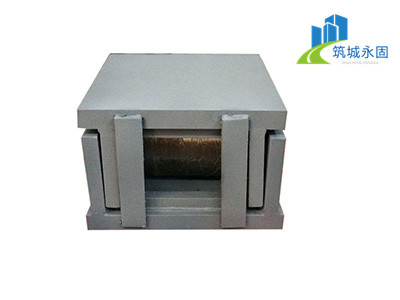

滚动支座由上摆、铰轴、下摆、辊轴及其连接件、底板等部件组成。辊轴是实现支座移动功能的部件,为了避免其倾倒,在两头辊轴上设有牙板　,插入下摆和底板的槽口内,能够随辊轴一同滚动。在辊轴上设有2块上、下连接板,滚动支座有限位装置，避免大位移时，滚出装置，确保结构的平安。

滚动支座是大跨度桥梁及桁架廊桥常用支座方式，通常由洛干个小直径的辊轴并列组联在一同，通过滚轴的滚动以习惯梁体的位移的需求，辊轴的数量视支座的反力巨细而定，依据线接触应力巨细，确认单个辊轴所需直径，在一组辊轴的顶部加设弧形支座，以确保梁端能自由滚动，辊轴下的支座底板需要有一定的刚度，以确保支座底板的平整。通常辊轴用高强度锻钢制成，以减少其直径和整个支座高度。为了节省钢料并减少支座长度，一般将辊轴两头削去，为了确保各辊轴之间相对位置，通常在辊轴两端中心处设置连杆，以确保各辊轴平行滚动。
