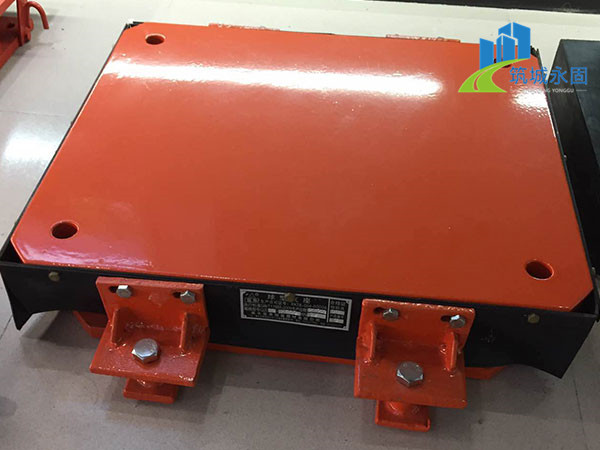

球形支座

球形支座是指盆式橡胶支座的基础上发展起来的一种新型桥梁支座。球形支座有固定支座、单向活动支座和多向活动支座之分。由于球形支座不再使用橡胶承压，不存在橡胶变硬或老化等不良影响，因此特别适用于低温地区。

简述

球形支座是在盆式橡胶支座的基础上发展起来的一种新型桥梁支座。球形支座各向转动性能一致，适用于弯桥、坡桥、斜桥、宽桥及大跨径桥，球形支座无承重橡胶块，特别适用于低温地区。

球形支座的优点在于：传力可靠，各方向转动性能一致，不仅具备盆式橡胶支座承载能力强、水平位移大的特点，而且能适应大转角的需要，适用于宽桥、坡桥、曲线桥等；还由于承压部件不使用橡胶块，不存在橡胶低温脆性等影响，因此特别适用于低温地区。其类别分为固定型(GD型)、单向型(DX型)、双向型(SX型)三种类型，按*气候性能分为普通型(适用于-25～+60℃)和***寒性(适用于-40～+60℃)。

支座所能承受的竖向反力从1000kN到20000kN；支座可能容许的转角为34'～69’；支座容许的位移量为：顺桥向50～150mm、横桥向20mm；支座的摩擦系数f≤0.05；支座可承受的水平荷载为支座可承受竖向反力的10%。[1]

构造编辑

球形支座有下支座凹板、球冠衬板、上支座滑板、聚四氟乙烯滑板(平面和球面各一块)及橡胶密封圈和防尘罩等部件组成。

球冠衬板是球形支座的核心。它的平面部分开有镶嵌四氟板的凹槽，用以固定平面四氟板。

下支座凹板由钢板或铸件制成，主要起固定球面四氟板的作用并将支座反力分散传递到桥墩、桥台上。
