BRB防屈曲约束支撑的组成部分
添加时间：2021-08-31 点击量：

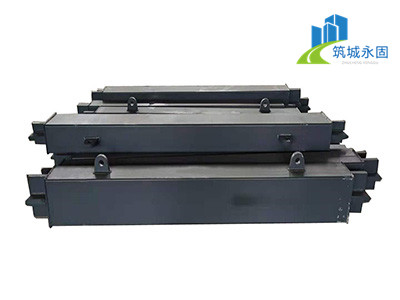

BRB防屈曲约束支撑横向构造上由中心单元、约束单元和滑动机制单元3部分组成，纵向上由中心段、过渡段和联接段3部分组成。
从横向上看：中心单元是主要轴向受力机制，通过其拉压滞回完结耗能作用。约束单元多为方形或圆形钢管内填砂浆或混凝土，外包于中心单元周围，防止中心单元受压BRB防屈曲，保证其到达屈服。滑动机制由空位、涂层、限位卡和限位槽4部分组成，其作用是为中心单元和约束单元供应滑动界面，完结约束单元供应给中心单元的防BRB防屈曲约束，而不约束中心单元横截面方向的涨缩和纵长度方向的弹性。因泊松效应，中心单元受压将发生横向胀大。因而，在中心单元和约束单元之间保留空位，防止内核单元受压环箍效应。一起，因为防BRB防屈曲约束是通过中心单元与约束单元接触时的相互作用完结的，中心单元与约束单元无法防止部分区域上的接触、滑动。因而，内核单元应全长涂刷无粘结涂层，以尽可能地下降甚至消除接触摩擦力。
从纵向上看：中心段是BRB防屈曲约束支撑主要构成部分，其全长被约束单元包表，其截面形状依据承载力需求主要有一字形、工字形、十字形等。联接段是中心段两端与结构节点板相联接区域，未被约束单元包裹。考虑到联接螺栓孔削弱以及缺少约束单元牢靠约束，为满意强度和安稳要求，其截面比中心段大许多。过渡段是从中心段向联接段截面过渡的一段区域，与联接段相接部分暴露在约束单元外，而与中心段相接部分则被包裹在约束单元内，其意图是完结内核单元截面改动突变，以削减应力会集。
