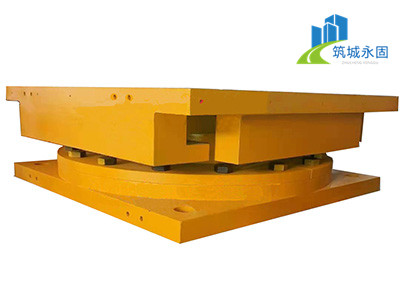

滑移球型铰支座参数选用准则

添加时间：2021-08-05 点击量：

　　滑移球型铰支座广泛使用于电力、冶金、石油、化工等工作的管道或装置需求位移应力的当地。支座装置除支掌重量、绑缚(或引导)位移、控件振(晃)动、削减推力等效果外，并具有结构简略、承载力大、适应性强、使用寿命大、价格低廉等利益。

　　一般情况下滑移球型铰支座的参数及选用准则：

　　下面是一般情况下滑移球型铰支座的参数：

　　1、制品双向滑移球型铰支座的抗水平力为竖向承载力的20%

　　2、支座竖向承载力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四个等级

　　3、规划转角为0.08rad

　　4、支座抗竖向拉力：

　　GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%

　　GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30%

　　5、支座滑动摩擦系数μ≤0.03(-25℃-60℃)

　　6、支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm

　　选用钢结构支座时应留心的事项

　　1、选用支座时应留心支座的类型，即双向活动型、单向活动型、固定型。

　　2、选用支座时应留心承载力的大小、竖向拉力的大小、水平力的大小，并留心位移量和转角，关于减震支座还应留心水平弹性刚度。

　　3、减震支座的绑缚方向都处以位移和刚度，是为了工程减震的需求。
