球型铰支座装置细则

添加时间：2021-07-23 点击量：

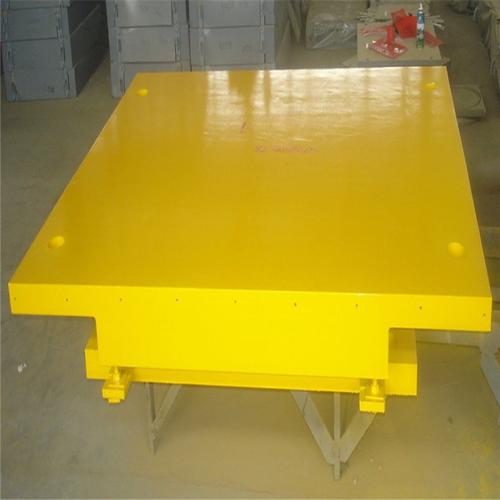

　　球型铰支座是由上座板、下座板、凸形中心板及两块不同形状的聚四氟乙烯板组成。下座板中心为一凹形球面，同凸形中心板相对应，两者之间衬有一弧形四氟板，通过球面与之滑动来满足梁端的翻滚；上座板上的不锈钢板与中心钢板上的另一四氟板组成其二滑动画，完毕梁体因温差诸要素发生的弹性位移。

　　球型铰支座传力可靠，各向翻滚功用一同，不只具有盆式橡胶支座承载才华大、水平位移大的特征，并且能习气大转角的需求，适用于宽桥、曲线桥。因为承压部件不运用橡胶件，不存在橡胶低温脆性等影响，因而特别适用于低温区域。

　　球型铰支座的装置细则：选用球型铰支座时，桥梁梁体及墩台部位的混凝土标号不得低于C35,特别情况需征得规划单位赞同。装置支座及地脚螺栓：不才支座板四角钢楔块调整支座水平，并使下支座板底面高出桥墩顶面，找正支座纵、横桥向中线方位，使之符合规划要求。用环氧砂浆灌注地脚螺栓孔及支座底面垫层。

　　需要时支座与梁体及墩台也可选用和预埋钢板焊接的联接办法。当支座与梁体及墩台选用焊接联接时，应先将支座准确定位，用接连焊接将上、下支座板与梁体及墩台预埋钢板焊接，焊接时应避免烧伤支座及混凝土。
