VFD黏滞阻尼器安装施工流程为：绑扎下支墩钢筋安装下支墩预埋件，测量预埋件中线标高及中心方位支下支墩模板，浇筑下支墩混凝土-复测预埋件中线标高及中心方位，吊柱放线，绑扎钢筋，安装吊柱预埋板，测量预埋件中线标高及中心方位，安装吊柱预埋板一浇筑吊柱混凝土一复测预埋件中线标高及中心方位，安装下节点板一下节点板焊缝探伤，查验定位标高安装VFD黏滞阻尼器，安装上节点板→上节点板焊缝探伤、定位标高查验-预理件防锈补漆。

　　预埋件安装

　　支墩预埋件安装下支墩主筋为直径40mm的HRB400钢筋，因为支墩钢筋过密，导致预埋件安装困难，对此同步进行阻尼器预埋件埋设与下支墩钢筋绑扎，待预埋件固定后再与两边箍筋焊接。

　　吊柱预埋件安装因为梁底吊柱的钢筋笼不利于现场绑扎，致使预埋件定位安装困难，对此在加工厂绑扎组装吊柱钢筋笼和预埋件，在现场将成型钢筋笼组件对正就位。

　　节点板安装

　　（1）运用全站仪和激光投线仪进行轴线定位及标高划线，保证阻尼器、节点板、预理件及梁中心线在同一立面内。阻尼器预埋板定位轴线偏移不逾越2mm，底板中心线误差不逾越5mm

　　（2）根据放线方位，将下节点板吊装到位，确认节点板水平后焊接固定。采用坡口融透焊，焊缝质量等级为一级。

　　（3）下节点安装完成后，由监理单位按规范和施工图进行焊缝探伤及节点板定位标高查验，查验合格后方可进行阻尼器吊装。

　　（4）将阻尼器置于下节点板上，测量阻尼器两端耳板孔圆心到预埋件的间隔。该间隔与节点板圆心到节点板端部间隔，若误差在4mm内无需对节点板进行二次加工；若误差大于4mm则需对节点板进行二次加工（根据所需间隔对节点板端部进行接板或切开处理）。安装上节点板时应保证上下节点板的间隔。运用加强筋衔接上下节点板，以防因上节点板焊缝缩短而导致销轴卡死。

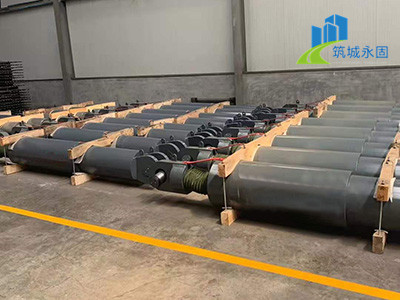

　　VFD黏滞阻尼器吊装

　　因为本工程VFD黏滞阻尼器在后浇带闭合后安装，安装方位又位于地下1层柱顶，致使无法运用起重机直接吊装。对此先在阻尼器安装方位上方梁底预埋两个U形吊环，吊环采用直径20mm的圆钢制作。对位于夹层内的阻尼器可先用叉车及手拖车运至夹层，再通过固定在吊环上的手拉葫芦将阻尼器吊至安装高度；对位于非夹层区域的阻尼器，可先搭设长2m、宽2m、高1m的钢架，由叉车将阻尼器卸至钢架上，再提升至安装高度，通过固定在吊环上的手拉葫芦调整阻尼器方位。

　　防锈处理

　　吊装完成后，在预埋件露出处及焊补缀涂油漆，在销轴表面及关节轴承涂抹黄油，以防锈蚀。
