辊轴支座的设计
添加时间：2021-02-23 点击量：
辊轴支座又称滚轴支座、翻滚支座。活动部分由辊轴构成的活动支座。一般用铸钢制造。简单的是单辊轴支座,它是由上摆、底板和位于其间的一个辊轴组成。当支承压力很大时,可采用多辊轴支座,此刻需在辊轴的顶部添加一个下摆,以保证梁能自在翻滚，滚轴支座的作用是开释水平捆绑，主要用于结构水平推力的开释，包含温度应力和结构拱效应产生的推力。在桥梁结构和室外廊桥桁架等大跨度结构中滚轴支座的使用广泛，尤其是依照简支梁设计的时候，设置滚轴支座能够开释掉传到桥墩或者支架的水平力，下降结结构价。

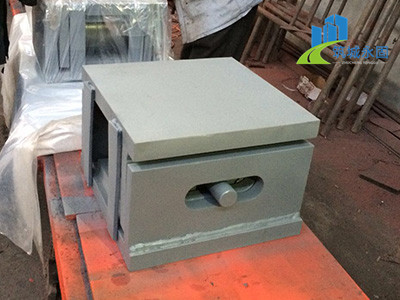

辊轴支座由上摆、铰轴、下摆、辊轴及其联接件、底板等部件组成。辊轴是实现支座移动功用的部件,为了避免其倾倒,在两端辊轴上设有牙板,插入下摆和底板的槽口内,能够随辊轴一同翻滚。在辊轴上设有2块上、下联接板,通过螺钉联接在各辊轴上
辊轴支座的设计：
辊轴支座是大跨度桥梁及桁架廊桥常用支座方法，一般由洛干个小直径的辊轴并排组联在一同，通过辊轴的翻滚以适应梁体的位移的需求，辊轴的数量视支座的反力大小而定，根据线接触应力大小，承认单个辊轴所需直径，在一组辊轴的顶部加设弧形支座，以保证梁端能自在翻滚，辊轴下的支座底板要有一定的刚度，以保证支座底板的平坦。一般辊轴用高强度锻钢制成，以减少其直径和整个支座高度。为了节省钢料并减少支座长度，一般将辊轴两端削去，为了保证各辊轴之间相对方位，一般在辊轴两端中心处设置连杆，以保证各辊轴平行翻滚。
标签： 辊轴支座、
